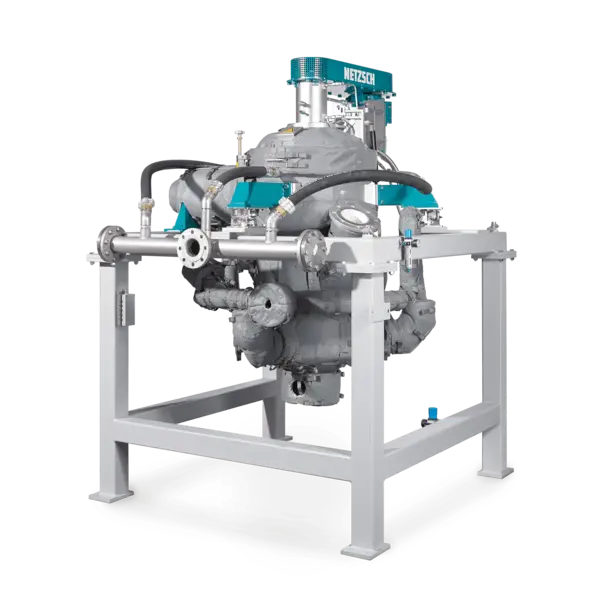

s-Jet Moinho de jato de vapor

Este inovador moinho a jato de vapor é capaz de moer todos os tipos de produtos secos com qualquer dureza e praticamente sem contaminação.

Através deste conceito de moagem especializada, a moagem do produto é totalmente autógena. Jatos de vapor sozinhos criam a energia de moagem. Não ocorre desgaste da ferramenta!

Um classificador de ar dinâmico integrado na carcaça pode ser ajustado infinitamente para a finura desejada. Isso garante o ajuste exato dos parâmetros de moagem e a qualidade do produto reproduzível.

Mesmo os produtos mais duros não representam problemas para esta máquina. Além disso, os produtos úmidos podem ser moídos e secos simultaneamente sem nenhum processo adicional de pré-secagem para entrada.

O novo sistema s-Jet^® (vapor, superfino)

O crescente interesse em produtos mais finos e secos levou ao desenvolvimento de processos econômicos de moagem a seco até a faixa submicrônica. O Sistema s-Jet^® (patente pendente) é uma inovação em uma linha de desenvolvimentos consistentes na área de moagem a jato de ar. Finuras finais na faixa submicrônica (exemplo: d₅₀ 0.2 µm) agora pode ser alcançado com moinhos de jato de leito fluidizado, o que só era possível por meio do processo de moagem de meio úmido no passado. Ao contrário dos processos convencionais de moagem a seco com moinhos a jato de leito fluidizado, o sistema s-Jet^® usa vapor superaquecido como gás de moagem.

Comparado ao ar, o vapor fornece energia de jato consideravelmente maior. Velocidades de jato de até 1.200 m/s podem ser alcançadas (Ar cerca de 550 m/s) e a energia cinética de impacto das partículas dentro do leito fluidizado aumenta quatro vezes! Isso permite obter partículas mais finas no processo de moagem a seco em oposição às operações de ar. A maior entrada de energia total leva a um aumento distinto no rendimento (mais que o dobro da capacidade). Portanto, o rendimento de uma máquina pode ser aumentado imensamente, sem alterar a finura!

Como o vapor se move a uma velocidade do som mais alta que o ar, a velocidade circunferencial da corrente dentro da roda classificadora pode aumentar, o que por sua vez influencia as forças de aceleração que afetam o material classificado. Este é o passo decisivo para classificar as partículas na faixa submicrônica pela primeira vez, por meio de moagem a seco.

Além disso, os produtos úmidos (exemplo: produtos com 50% de umidade) podem ser moídos e secos simultaneamente por meio do Sistema s-Jet^® com vapor superaquecido (cerca de 320°C a 40 bar). Isso ajuda a economizar processos de alto consumo de energia e custos adicionais, a fim de remover a umidade dos produtos.

Soluções personalizadas e consultoria especializada estão à sua espera! Inicie seu projeto hoje mesmo

Sua consulta

NETZSCH Fluidized Bed Jet Mill - principle

Técnica

Maior finura de moagem (< 1 mícron por moagem a seco)
Até o dobro da capacidade de produção (em comparação com o ar)
Eficiência consideravelmente maior
Desenvolvimento de novos produtos e aplicações
Processamento de produtos pegajosos
Desempenho ideal do produto
A mais alta pureza do produto
Distribuição de tamanho de partícula íngreme
Moagem de baixa contaminação
Moagem e secagem simultâneas de produtos úmidos

Usando vapor superaquecido para a moagem ultrafina de materiais macios a duros em um leito fluidizado
Tamanho máximo de partícula definido com precisão através do classificador de ar dinâmico integrado
Saída de finos sem vórtice com câmara de expansão para reduzir a velocidade e o desgaste circunferenciais, bem como o acúmulo de resíduos
Roda classificadora com tubo de imersão trocável e giratório simultaneamente para obter as mais altas finuras, ajuste ilimitado
Espaço entre a roda classificadora e a saída de finos lavados por gás para a maior prevenção possível de grãos grossos
Vedante do eixo classificador lavado por gás comprimido para proteger os rolamentos
Retificação totalmente autógena - sem desgaste da ferramenta - sem contaminação
Maiores finezas e rendimento máximo alcançável com apenas uma roda classificadora
A cabeça classificadora articulada oferece bom acesso para limpeza e manutenção rápidas e fáceis
Resultados reproduzíveis
